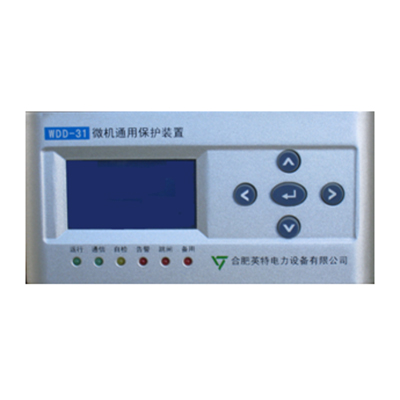

WDD-31微机通用保护装置

2018-7-13

WDD-3X系列微机保护装置安装尺寸图
外形尺寸:80mm(高)×160mm(宽)×130mm(深)


  一、应用范围

  WDD-3X具有通用性强,应用面广的特点,能适用于35kV及以下电压等级非直接接地电网的各类电气设备和线路的主保护或后备保护。通常采用WDD-3X一种型号产品就能满足变电站要求的保护和自动化功能,减少了维护工作量和备品备件。
  WDD-30通用操作单元为断路器操作执行机构,具备防跳功能和分、合闸指示。与WDD-31、WDD-33、WDD-34配合使用。当断路器本身具有防跳操作回路时,可选配。
  适用范围:
  ※ 进线保护及控制
  ※ 出线保护及控制
  ※ 厂用变压器保护及控制
  ※ 高压电动机保护及控制
  ※ 高压电容器保护及控制
  ※ 电压互感器切换功能

  二、WDD-3X微机保护装置主要功能


  2.1 保护功能


产品

保护功能

WDD-31

WDD-32

WDD-33

WDD-34

电流速断保护

-

限时电流速断保护

-

过负荷保护

-

-

后加速保护

-

-

-

零序电流保护

●(注1

-

-

过压保护

-

-

低电压保护

-

-

重合闸保护

-

-

-

非电量保护

-

过热保护

-

-

-

启动时间过长保护

-

-



PT并列/解列



























 注1:WDD-31零序电流保护具有高、低压侧零序两段保护。

  2.2保护相关数据:

  ※ 保护电流(IA,IB,IC)
  ※ 零序电流(3I0)

  2.3 监视功能

  2.3.1支持8路外部开关量输入,并可直接动作于跳闸或告警;采用硬件电路滤波和软件时间窗技术,消除开关节点抖动和电磁干扰等引起的遥信误变位,保证遥信正确率达100%。
  2.3.2监视内容包括:
  ※ 断路器位置
  ※ 接地刀位置
  ※ 隔离刀位置(固定柜)
  ※ 手车工作位置(手车柜)
  ※ 弹簧储能状态、气体压力状态(GIS柜)
  ※ 其它接点信号,如温度、瓦斯、联锁信号等
  ※ 装置自检

  二、WDD-3X端子图


  三、WDD-3X典型接线图


  3.1线路保护典型接线图



3.2变压器保护典型接线图


3.3高压电动机保护典型接线图


3.4高压电容器保护典型接线图

3.5操作单元典型接线图


3.6电压互感器切换装置典型接线图
