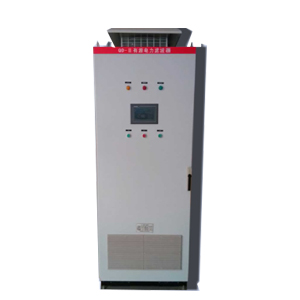

YTAPF系列有源滤波装置
2019/10/10
概述
有源滤波是相对于无源滤波而言，一个是通过主动发出反向谐波(所谓有源)来滤波，另一个是通过被动吸收(所谓无源) 来滤波。有源滤波器的工作原理的基础是“抵消补偿”，在电力三相系统内为了消除谐波电流，滤波器通过计算并以完全相反的方向注入相同的谐波，这样可以完全消除谐波。基于同样的工作原理，有源滤波器可以修正功率因数，产生3相正弦形电流波，满足负荷要求。
YTAPF型有源电力滤波器装置采用基于双DSP的主控制器和模块驱动器的分层分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有动态连续平滑补偿、响应速度快、数字化、自动化、智能化，人机界面友好，控制方法灵活等特点。根据用户需求，YTAPF型系列有源滤波装置还提供无功补偿的功能，提高功率因数，改善用户的用电质量。
产品型号说明
YTAPF-□V-□A/□L
| YTAPF | /XXX（V） | /XXX（A） | 3L；4L |
|
产品代号 |
系统电压 | 容量 | 相数 |
|
有源滤波装置 |
400V 690V |
50A~400A |
3：三相三线 4：三相四线 |
技术特点
- 动态响应及时性：响应时间＜100μs，完全响应时间＜10ms
- 更优的结构设计：内部结构为3 H桥设计，散热效果好，运行稳定性更高
- 功率损耗小：满载时≤小于模块总容量的3%
- 低噪声设计：≤65dB（行业标准65dB）
- 谐波滤除率＞95%
- 功率因数＞0.98
| 额定容量 | 50A 100A 150A 200A 300A 400A |
| 额定电压 |
AC380V±15%/660V±15%/1120V±15% |
| 电气接线 |
三相三线、三相四线 |
| 额定工作频率 |
50Hz±5% |
| 滤波范围 |
2-50次谐波(可以选择性滤波，各次谐波补偿可分别设定) |
| 滤波程度 |
选定每次谐波可进行幅值补偿设定 |
| 自动限流输出功能 |
当负载侧的谐波电流大于装置电流时，装置将输出电流限制在额定值 |
| 过热保护 |
散热器温度超过65℃会自动启动风扇 |
| 失压保护 |
系统电压低于Un85%，主断路器会失压保护，装置停止工作 |
| 负荷过流保护 |
流经负荷的电流超过阈值，装置停止工作 |
| 补偿过流保护 |
设备具备软件和硬件两种保护， 软件保护点（ 电流峰值） 可自行设定， 一般可设定为额定电流（RMS）的2倍，硬件保护点为额定电流（RMS）的2.3倍，当补偿电流超过保护阈值时，设备停止，报相应故障 |
| 系统电压保护 |
系统侧电压欠压阈值或过压阈值，装置停止工作 |
| 直流电压保护 |
设备具备软件和硬件两种保护， 软件保护点可自行设定一般可设定为正常电压的1.1倍，硬件保护点为正常工作电压的1.3倍，当直流电压超过保护阈值时，设备停止，报相应故障 |
| IGBT保护 |
IGBT内部温度超过108℃，装置停止工作，报IGBT故障 |
| 冲击电流 |
功率模块内IGBT额定电流的2倍 |
|
滤波能力 |
95% |
| 滤波效果 |
符合GB/T14549-93标准要求 |
|
补偿模式 |
△ 补谐波，谐波次数可选 △ 补谐波和无功，部分型号可选 |
|
过载能力 |
120% |
| 多台运行方式 |
并联运行 |
|
开关频率 |
6.4K—20kHz |
| 响应时间 |
<5ms |
| 控制算法 |
具有自适应能力的领域筛选矢量补偿算法 |
| 控制器 |
DSP |
| 显示方式 |
触摸屏 |
| 通信功能 |
Modbus RTU协议，RS232（标配） |
| 控制连接 |
光纤连接、电气连接 |
| 装置功率损耗 |
额定满载运行时，损耗不超过3%额定功率 |
|
防护等级 |
Ip30 |
|
雷害等级 |
中雷区 |
|
污秽等级 |
装置应在不低于规定污染等级3的环境中使用 |
| 冷却方式 |
强迫风冷 |
|
功耗 |
<2% |
| 噪音 |
≤65dB（A声级） |
|
安装方式 |
柜体为落地安装， 可与相邻配电柜并列安装（ 等高），电缆也可从装置底部进线，箱式可根据现场情况确定 |
| 环境温度 |
-5°C～+40°C，且24h内平均气温不高于+35℃ |
| 存储温度 |
-20°C～65°C |
| 相对湿度 |
室内温度在+20℃以下时15%～90%，非凝露即可，在+40℃时不超过50% |
|
海拔高度 |
安装海拔小于1000米 |
|
柜体尺寸 |
800×800*2200(mm) 1000*1000*2200(mm) |
| 柜体重量 |
320Kg 320Kg 320Kg 640Kg 890Kg 890Kg |
