SCADA-NT集成化保护自动化监控系统
2018/6/8
1、SCADA-NT简介
基于Windows NT的SCADA-NT集成化保护监控系统处于整个电力自动化系统的站级控制层。为了适应电力系统应用设备多、纵向横向联系紧密、扩建组建频繁等特点，SCADA-NT监控系统从分析、设计到具体编程，全部采用面向对象方法，融合了计算机编程技术，在满足严格的可靠性、实时性要求基础上，更在系统的可组态性、可扩展性、可用性、可维护性等方面有新的突破。使用SCADA-NT监控系统可以加快应用开发的速度，减少开发成本，降低项目实施和运行周期维护的费用，使您可以真正做到“人与设备的有机结合”。
SCADA-NT集成化保护监控系统在站级控制层采用客户机/服务器体系结构， DataServer（数据服务器）是整个SCADA系统应用级的服务器，完成通信管理、实时数据采集、数据解析、通信转发等各种重要任务；HMI（人机接口软件）、SysEdit（系统组态软件）、PicEdit（图形组态软件）、 CtlEdit（自动化控制组态软件）是SCADA系统应用级的客户机，完成人机界面和各种系统维护功能。这种结构设计使得SCADA-NT监控系统具有很强的扩展性，可以将它配置成从单节点到多个节点不同规模的网络系统，即在厂站级构成各工作站之间能共享信息和透明访问的高速局域网，在系统级构成不同地理跨度的广域网络和远程诊断、远程维护系统。
2、SCADA-NT的主要特点
※ 系统由精简化内核和各种扩展的功能模块组成，各功能模块能独立装入或卸出，并可灵活组合，特别适合于当今电力系统快速发展的需要，同时增强了系统的扩展性及同其它系统的互连能力。
※ 系统采用了网络化设计，客户机软件和服务器软件既可在同一台计算机上运行，也可通过局域网、远程网进行运行，这种设计使系统可组建成各种拓扑结构和地理跨度的网络，实现各计算机之间信息共享及互操作，支持远程维护和远程诊断。
※ 电网在线监控，包括遥测、遥信、遥控、遥调和SOE带时标事件记录，支持保护定值整定、保护投退、设备参数配置和实时波形分析、故障录波分析等各种强大的功能。
※ 灵活设定模拟量、开关量、电度、保护定值、SOE事件等对象的各种参数，便于工程安装、调试，便于用户维护和升级。
※ 提供各种能动态连接数据和操作的可视化图形元件，用于设计出具有生气和个性化的人机界面，使运行人员能直观地得到电网运行工况和执行各种控制、操作命令。
※ 提供无编程报表设计功能，用户能轻松地设计和修改各种符合电力系统设计要求的统计报表，包括各种日报表、月报表，用户想要的各种数据信息，SCADA-NT监控系统均能以完整、美观的报表方式提供。
※ 提供电气工程图纸设计和管理功能，使用户免去了繁杂的工程图纸管理工作和现场找图纸的困难。
※ 兼容Windows的操作风格，全中文提示，“傻瓜式”操作，降低了对运行操作人员的要求。
※ 声音报警、自动推出事件报警窗口和自动推出故障相关画面，及时通知运行人员发生的各种异常告警、故障事件。
※ 多级显示画面，画面之间的切换快捷流畅，使运行人员能快速、准确的获知当前的运行工况。
※ 用户定制菜单、工具条，能嵌入其它的应用程序，是一个完整可靠、可扩展的计算机应用软件。
※ 通信状态监测、通信报文监测、通信异常报警，这些强大的通信自检功能，有力的保证了系统运行的稳定性。
※ 高性能、高可靠性的历史数据库系统，数据记录间隔5分钟、15分钟、30分钟、1小时可灵活设定。
※ 屏幕硬拷贝和统计报表、工程图纸的高质量打印，是SCAD-NT监控系统的重要特色。
※ 时钟同步功能，保证与SCADA-NT系统连接的各智能化设备间时差<5ms，为事故分析和诊断提供依据。
※ 通信层支持RS485、CAN总线、以太网等通讯方式，并支持双绞线、光纤等通讯介质。
※ 提供与国内外著名厂家的智能化设备通信的各种软硬件通信功能模块和协议模块。
※ 提供CDT、DNP3.0等标准的远程通信功能模块与上一级调度系统通讯，提供开放的二次开发接口和技术文档。
3、SCADA-NT网络组建
SCADA-NT采用了先进的网络化设计，所有客户机和服务器软件既可在同一台计算机上运行，也可通过局域网、远程网进行运行，这种设计使整个系统可组建成各种拓扑结构和地理跨度的网络，以实现各计算机之间信息共享和互操作，同时支持远程维护和诊断，可构成无人值班变电所。
当现场控制设备较少，客户机与服务器可共用一台计算机，即设备通过RS485或CAN总线接入计算机，此计算机既运行服务器软件（Server），同时又运行人机接口软件（HMI）。
当现场控制设备较多，且需要与其他系统互连时，为保证通讯可靠性，客户机与服务器应分开。服务器建议使用高性能、高可靠性工控机。
数据服务器通过RS485、现场总线、以太网等方式与设备连接，支持国内外著名厂家的通讯功能模块和通讯协议。通过以太网与客户机进行数据通讯，数据服务器提供CDT、DNP3.0等标准的远程通信功能模块与DCS或上一级调度系统进行通讯。

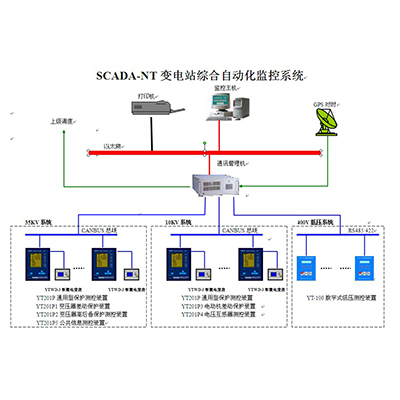

参考SCADA-NT变电站综合自动化监控系统示意图如下：
基于Windows NT的SCADA-NT集成化保护监控系统处于整个电力自动化系统的站级控制层。为了适应电力系统应用设备多、纵向横向联系紧密、扩建组建频繁等特点，SCADA-NT监控系统从分析、设计到具体编程，全部采用面向对象方法，融合了计算机编程技术，在满足严格的可靠性、实时性要求基础上，更在系统的可组态性、可扩展性、可用性、可维护性等方面有新的突破。使用SCADA-NT监控系统可以加快应用开发的速度，减少开发成本，降低项目实施和运行周期维护的费用，使您可以真正做到“人与设备的有机结合”。
SCADA-NT集成化保护监控系统在站级控制层采用客户机/服务器体系结构， DataServer（数据服务器）是整个SCADA系统应用级的服务器，完成通信管理、实时数据采集、数据解析、通信转发等各种重要任务；HMI（人机接口软件）、SysEdit（系统组态软件）、PicEdit（图形组态软件）、 CtlEdit（自动化控制组态软件）是SCADA系统应用级的客户机，完成人机界面和各种系统维护功能。这种结构设计使得SCADA-NT监控系统具有很强的扩展性，可以将它配置成从单节点到多个节点不同规模的网络系统，即在厂站级构成各工作站之间能共享信息和透明访问的高速局域网，在系统级构成不同地理跨度的广域网络和远程诊断、远程维护系统。
2、SCADA-NT的主要特点
※ 系统由精简化内核和各种扩展的功能模块组成，各功能模块能独立装入或卸出，并可灵活组合，特别适合于当今电力系统快速发展的需要，同时增强了系统的扩展性及同其它系统的互连能力。
※ 系统采用了网络化设计，客户机软件和服务器软件既可在同一台计算机上运行，也可通过局域网、远程网进行运行，这种设计使系统可组建成各种拓扑结构和地理跨度的网络，实现各计算机之间信息共享及互操作，支持远程维护和远程诊断。
※ 电网在线监控，包括遥测、遥信、遥控、遥调和SOE带时标事件记录，支持保护定值整定、保护投退、设备参数配置和实时波形分析、故障录波分析等各种强大的功能。
※ 灵活设定模拟量、开关量、电度、保护定值、SOE事件等对象的各种参数，便于工程安装、调试，便于用户维护和升级。
※ 提供各种能动态连接数据和操作的可视化图形元件，用于设计出具有生气和个性化的人机界面，使运行人员能直观地得到电网运行工况和执行各种控制、操作命令。
※ 提供无编程报表设计功能，用户能轻松地设计和修改各种符合电力系统设计要求的统计报表，包括各种日报表、月报表，用户想要的各种数据信息，SCADA-NT监控系统均能以完整、美观的报表方式提供。
※ 提供电气工程图纸设计和管理功能，使用户免去了繁杂的工程图纸管理工作和现场找图纸的困难。
※ 兼容Windows的操作风格，全中文提示，“傻瓜式”操作，降低了对运行操作人员的要求。
※ 声音报警、自动推出事件报警窗口和自动推出故障相关画面，及时通知运行人员发生的各种异常告警、故障事件。
※ 多级显示画面，画面之间的切换快捷流畅，使运行人员能快速、准确的获知当前的运行工况。
※ 用户定制菜单、工具条，能嵌入其它的应用程序，是一个完整可靠、可扩展的计算机应用软件。
※ 通信状态监测、通信报文监测、通信异常报警，这些强大的通信自检功能，有力的保证了系统运行的稳定性。
※ 高性能、高可靠性的历史数据库系统，数据记录间隔5分钟、15分钟、30分钟、1小时可灵活设定。
※ 屏幕硬拷贝和统计报表、工程图纸的高质量打印，是SCAD-NT监控系统的重要特色。
※ 时钟同步功能，保证与SCADA-NT系统连接的各智能化设备间时差<5ms，为事故分析和诊断提供依据。
※ 通信层支持RS485、CAN总线、以太网等通讯方式，并支持双绞线、光纤等通讯介质。
※ 提供与国内外著名厂家的智能化设备通信的各种软硬件通信功能模块和协议模块。
※ 提供CDT、DNP3.0等标准的远程通信功能模块与上一级调度系统通讯，提供开放的二次开发接口和技术文档。
3、SCADA-NT网络组建
SCADA-NT采用了先进的网络化设计，所有客户机和服务器软件既可在同一台计算机上运行，也可通过局域网、远程网进行运行，这种设计使整个系统可组建成各种拓扑结构和地理跨度的网络，以实现各计算机之间信息共享和互操作，同时支持远程维护和诊断，可构成无人值班变电所。
当现场控制设备较少，客户机与服务器可共用一台计算机，即设备通过RS485或CAN总线接入计算机，此计算机既运行服务器软件（Server），同时又运行人机接口软件（HMI）。
当现场控制设备较多，且需要与其他系统互连时，为保证通讯可靠性，客户机与服务器应分开。服务器建议使用高性能、高可靠性工控机。
数据服务器通过RS485、现场总线、以太网等方式与设备连接，支持国内外著名厂家的通讯功能模块和通讯协议。通过以太网与客户机进行数据通讯，数据服务器提供CDT、DNP3.0等标准的远程通信功能模块与DCS或上一级调度系统进行通讯。
参考SCADA-NT变电站综合自动化监控系统示意图如下：
