WDD-1D型微机低压电动机保护装置
2018/6/8
WDD-1D型微机低压电动机保护装置是在WDD-1A的基础上进行改进的新型低压电动机保护器，是目前国内低压电动机保护器的新产品。本产品采用先进的AVR单片机、铁电存储器等国际上先进的集成电路和微机技术开发而成的。因此参数测量精度高，故障分辨准确可靠，保护功能齐全，参数显示直观，并配有RS485串行数字接口，国际标准的MODBUS－RTU通讯协议，可实现计算机通讯、检测、控制等功能，是目前较理想的电机保护产品。产品特别考虑增加多重保护的功能，提供多副无源开关量输入、输出接点，满足跳、合、联锁及DCS系统需要。一路4~20mA电流量变送输出，产品适用范围广，通用性强。
1、功能较WDD-1A强大,特别考虑增加多重保护功能。
2、设有开关量输入，适用于液位、压力等保护，可整定为跳闸、报警或合闸。
3、设有一路电流变送输出，可替代电流变送器。
4、非易失性存储技术：参数整定后，在掉电的情况下数据可以保存十年。
5、应用微机和数字处理技术，因此测量精度高、线性好、故障分辨准确可靠，采用元件表贴技术，提高了整机的抗干扰能力，并且具有自诊断功能。
6、RS-485通讯接口，便于与上位机或PC进行通讯。
7、一机多用，可取代电流变送器、电流表、电压表、热继电器、时间及电流等继电器。
三、正常工作条件
1、适应回路：AC380V、AC100V。
2、工作电压：AC 85V－264V DC 100V－300V。
3、环境温度：-30℃-+70℃，相对湿度：≤90％。
4、使用环境：在无足以腐蚀金属和破坏绝缘性能的气体环境。
5、安装条件：安装在无强烈冲击振动和雨雪侵袭的地方，尽可能避免安装在强磁场干扰的地方。
1、保护功能：速断、堵转、过热（过负载）、断相、不平衡、过欠压、漏电以及外部开关量、模拟量。
2、测量功能：三相电流一次值（须设定变比）、电机工作电压、零序电流开关量状态。
3、整定功能：以下参数可供整定：额定电流、起动时间、过、欠压值、过流反时限、零序定值等。所有的保护功能可选择跳闸、报警或退出。其中过流反时限有５条供选择。
4、显示功能：在电机运行时循环显示三相电流值、母线电压、零序电流、外部模拟量。可以通过按键使屏幕停留在其中一个数据上进行连续观察。
5、通讯功能：RS-485接口，MODBUS-RTU协议。用户可以从监控设备直接对保护装置进行参数整定、对电机进行起停操作，从而实现自动化管理。
6、动作记录：在装置跳闸动作后，可以记录下动作时电流、电压、零序电流和模拟量。便于故障分析。
7、变送功能：装置设有一路电流变送输出。
8、开关量输入：提供一付接点供外部开关量输入。
1、测量范围：CT二次电流输入，量程为0－100A，电压0～AC500V。
2、测量精度：1.5级。
3、跳闸、合闸触点容量：AC250V/5A，电气寿命≥105次。
4、告警触点容量：AC250V/1A。
六、保护功能
在采样三相电流及零序电流后，与CT变比相乘，计算三相电流的一次值。分别取出最大电流值与最小电流值。取最大电流值与额定电流比较，得到过载倍数。零序电流无变比。直接与零序整定值比较。
短路：当过载倍数≥8时（起动时间内≥16倍）。判定电机出现短路故障。
堵转：当过载倍数≥4时（起动时间内≥8倍），判定电机出现堵转故障。
断相：当最大相电流＞0.1A，且最小相二次电流＜0.05A。判定为断相故障。
不平衡：当最大相电流与最小相电流差值大于最大相电流的百分比设定值，且最小相二次电流＞0.05A。判定为不平衡故障。不平衡百分比是可设定的，设定的范围是10%－80%，计算方法是：
假设IA＝100A，IB＝80A，IC＝100A，不平衡百分比设定为15%，则最大相电流（IA）与最小相电流（IB）的差值为20A，其不平衡百分比为20/100＊100%＝20%。超过了设定的百分比值（15%），则不平衡保护动作；如百分比设定为25%，则不平衡保护不会动作，本保护功能，可根据用户电机的工作情况来设定百分比值，如电机的工作情况比较复杂，允许在较大的不平衡电流下工作，则可关闭不平衡保护功能。
过载反时限：当过载倍数介于1.2－4之间时，过载反时限动作。根据所选的曲线确定动作的时间。过载倍数越大，动作时间越短，当电机出现大于4倍的故障电流时，也会满足过载保护动作条件，动作时间为过载3.5倍的时间定值。如短路保护和堵转保护功能被关闭，则过载保护也会跳开电机。本保护功能在电机设定的起动时间内被闭锁。
零序：当零序电流大于零序整定值，零序保护起动。
电压保护：当线电压大于过压整定值或小于欠压整定值时，判定为电压异常。
当电机起动时，在起动时间内，额定电流定值加倍，且闭锁过载反时限保护。
按“SET”键，进入设置界面，设置界面共有4个菜单项，依次为：
“1 bASE”：设定基本参数，包括定值、曲线和CT变比的设定。
“2 tyPE”：设定保护动作方式，可设定为退出、告警和跳闸。
“3 SJ ”：设定保护动作的时间。
“4 Addr”：设定通信地址和速率。
用“＾”键在各个菜单项之间进行切换，按“SET”键，选中该菜单项，可对菜单项中的参数更改。在参数设定完成后，可按“OK”键，保存参数返回主显示界面。
a) 设定基本参数。显示的代码如下：
“J 0100”：设定额定电流，范围1－2000A。
“o 0.20”：设定零序电流定值，范围0.01－5.00A
“P 60”：不平衡百分比（%），范围10－80。
“H 450”：过压值，范围100－460V。
“L 320”：欠压值，范围60－380V。
“7 2”：反时限曲线，范围为1－5。
“S 0500”：CT变比，500表示CT变比为500：5。范围1－8000。
设定时，按“＞”键和“＾”键对数值进行移位和更改，在更改完成后，按“SET”键继续更改下一个参数，或按“OK”键保存参数返回主菜单界面。
b) 设定保护动作方式
保护的动作方式共分三种，OFF－退出，ALAr－告警，trIP－跳闸，其中开关量除了这三种方式外，还有一种方式：起动（StAr）
显示代码如下：
“r tRIP”：短路保护设定为跳闸
“E tRIP”：堵转保护设定为跳闸
“d tRIP”：断相保护设定为跳闸
“P ALAr”：不平衡保护设定为告警
“H tRIP”：过载保护设定为跳闸
“o OFF”：零序保护设定为退出
“U ALAr”：电压保护（过/欠压）设定为告警
“S StAr”：开关量设定为起动电机
用“＾”键在各种方式之间进行切换，在更改完成后，按“SET”键继续更改下一个参数，或按“OK”键保存参数返回主菜单界面。
c) 设定保护动作时间。显示代码如下：
“r 00.1”：短路保护动作时间0.1秒
“E 00.5”：堵转保护动作时间0.5秒
“d 02.0”：断相保护动作时间2.0秒
“P 02.0”：不平衡保护动作时间2.0秒
“o 05.0”：零序保护动作时间5.0秒
“U 015”：电压保护动作时间15秒
“S 015”：起动时间15秒
设定时，按“＞”键和“＾”键对数值进行移位和更改，在更改完成后，按“SET”键继续更改下一个参数，或按“OK”键保存参数返回主菜单界面。
过流/过载的动作时间为反时限曲线，根据反时限曲线的设定，动作的时间也会不同，反时限时间定值如下表（单位：秒）：
|
曲线
I工/I额
|
1
|
2
|
3
|
4
|
5
|
|
≥1.2
|
24
|
60
|
120
|
180
|
240
|
|
≥1.3
|
20
|
48
|
96
|
144
|
192
|
|
≥1.4
|
15
|
36
|
72
|
108
|
144
|
|
≥1.5
|
3
|
8
|
16
|
32
|
48
|
|
≥2.0
|
2
|
5
|
10
|
20
|
30
|
|
≥3.0
|
1
|
2
|
4
|
8
|
12
|
|
≥3.5
|
0.5
|
1
|
2
|
4
|
6
|
d) 设定地址和速率。显示代码如下：
“d 001”：设定装置通信地址为1
“b 9600”：设定通信波特率为9600。用“＾”键更改。
在设定完成后，按“SET”键继续更改下一个参数，或按“OK”键保存参数返回主菜单界面。
九、外形结构及安装尺寸
十、端子图

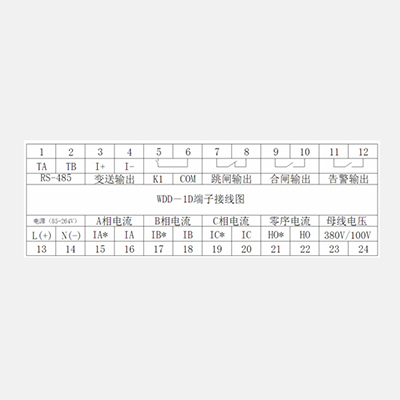

图2 WDD－1D端子图
说明：
电源：AC 85V－264V DC 100V－300V
十一、定货须知
1、定货时请说明是否带通讯和带变送功能
2、跳闸输出接点类型（常开或常闭，默认为常闭）
3、母线电压大小（100V或380V，默认为380V）
4、660V电机需加PT转换为100V。
5、有特殊要求请说明
