WDD-1ZW型微机备用电源自投装置

2018/6/8

1 应用场合：两路进线开关与一路母联开关间自投

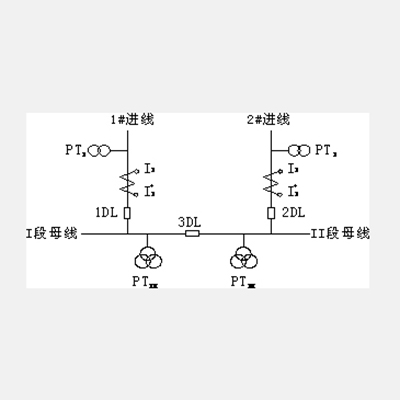

一次系统接线如下图：

2 系统运行方式

n 1#进线带两段母线，1DL、3DL在合位，2DL在分位，称运行方式1。

n 2#进线带两段母线，2DL、3DL在合位，1DL在分位，称运行方式2。

n 两路进线带两段母线分列运行，1DL、2DL在合位，3DL在分位，称运行方式3、4。

n 2#进线仅能带一段母线运行，2DL在合位，1DL、3DL在分位，称运行方式5。

n 1#进线仅能带一段母线运行，1DL在合位，2DL、3DL在分位，称运行方式6。

3 自投原理

装置具有6种自投方式、6种自恢复方式（可投退）、2种重合闸方式（可投退），可以适用不同的供配电需求，见表1。

装置可设置系统主、备进线选择。装置运行前必须根据系统运行要求，选择相应的主、备进线，来确保装置的正确动作，保证配电系统的安全可靠运行，见表2。

	自投	自恢复	重合闸
方式1	分1DL，合2DL	分2DL，合1DL	1DL重合
方式2	分2DL，合1DL	分1DL，合2DL	2DL重合
方式3	分1DL，合3DL	分3DL，合1DL	无
方式4	分2DL，合3DL	分3DL，合2DL	无
方式5	分1DL、3DL，合2DL	分2DL，合1DL、3DL	1DL重合
方式6	分2DL、3DL，合1DL	分1DL，合2DL、3DL	2DL重合

表 1

主进线选择	1#进线	2#进线	运行方式	自投	自恢复	重合闸
1#	主进线	备用进线	1、3	1	1	1
2#	备用进线	主进线	2、4	2	2	2
1/2#	互为备用		1、2	1、2	无	1、2
1#2#	分列运行		3、4、1、2	3、4	3、4	无
1#2b	主进线	备用进线	1、5	5	5	1
2#1b	备用进线	主进线	2、6	6	6	2

表 2

注：

1) 进线电压判据设为退出时，重合闸、自恢复功能自动取消。

2) 主进线选择为1/ 2#(1#、2#进线互为备用)时，装置只进行自投方式1、自投方式2动作。

3) 保护装置设置投入重合闸功能时，本装置重合闸功能应设置退出，由保护装置实现重合闸。

4) 装置上电、按键复归、主进线选择变更后，系统应处于主进线工作状态，装置进行首次自投动作后，才能进行自恢复动作。

5) 为叙述方便，下文使用以下简称：

1#进线线电压：UX1； 1#进线电流：I1； 2#进线线电压：UX2； 2#进线电流：I2；

I母线三相电压：U1M； II母线三相电压：U2M。

6) 装置提供3路断路器手合/手分动作记录功能，该功能为备用功能。断路器手合、手分无源点动开入量需并联接入装置后排端子B相应端子（1DL：K6；2DL：K7；3DL：K8）。当手合/手分开入量闭合，装置闭锁自投等功能，同手动闭锁；相应断路器若在手合/手分开入量闭合至断开后3秒时间内进行合闸/分闸动作，装置进行相应断路器手合/手分动作记录，否则不进行记录；若手合/手分开入量断开3秒后，装置恢复自投等功能。本装置逻辑框图中，“手合/手分信号”闭锁条件虽未标出，但实际存在。

3.1 自投方式1（进线备自投1）、重合闸1、自恢复1

若主进线选择SW12设为1#、1/2#，系统处于运行方式1，即1DL、3DL在合位，2DL在分位。当1#进线电源出现故障，2#进线作为备用电源自动投入。即装置分1DL，合2DL，且只允许动作一次，实现自投方式1。若UX1有压，1DL因保护跳闸或开关偷跳等原因断开，装置重合1DL且仅重合一次，实现重合闸1。重合闸功能可投退。

若主进线选择SW12设为1#，自投方式1动作后，系统工作于运行方式2。若1#进线电压恢复正常，系统自动恢复到运行方式1。即装置分2DL，合1DL，且只允许动作一次，实现自恢复1。自恢复功能可投退。

1) 自投方式1、重合闸1

启动（充电）条件：

n UX2有压（可投退），U1M、U2M有压

n 1DL、3DL合位，2DL分位，经延时T1装置启动

闭锁（放电）条件：

n UX2无压（可投退，重合闸1无此闭锁条件）

n 2DL合位

手动闭锁、外部闭锁、手合/手分信号

自投方式1动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，I1无流，UX1无压（可投退），则延时T2，跳开1DL。在确认1DL跳开，U1M、U2M无压，UX1无压（可投退）、UX2有压（可投退）后，合2DL。

重合闸1动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，UX1有压，1DL分位，并且重合闸投退SW3设为投入时，延时T4重合1DL且仅重合一次。

逻辑框图：

2) 自恢复1

启动（充电）条件：

n U1M、U2M有压

n 2DL、3DL合位，1DL分位，经延时T1装置启动

闭锁（放电）条件：

n 1DL合位

n 手动闭锁、外部闭锁、手合/手分信号

动作过程：

装置启动（充电）完成后，若检测到UX1有压，1DL分位并且自恢复投退SW4投入时，延时T3，跳开2DL。在确认2DL跳开，U1M、U2M无压后，合1DL。

逻辑框图：

3.2 自投方式2（进线备自投2）、重合闸2、自恢复2

若主进线选择SW12设为2#或1/2#。系统处于运行方式2，即2DL、3DL在合位，1DL在分位。当2#进线电源出现故障，1#进线作为备用电源自动投入，即装置分2DL，合1DL，且只允许动作一次，实现自投方式2。若UX2有压，2DL因保护跳闸或开关偷跳等原因断开，装置重合2DL且仅重合一次，实现重合闸2。重合闸功能可投退。

若主进线选择SW12设为2#。自投方式2动作后，系统工作于运行方式2，若2#进线电压恢复正常，系统自动恢复到运行方式2。即装置分1DL，合2DL，且只允许动作一次，实现自恢复2。自恢复功能可投退。

1) 自投方式2、重合闸2

启动（充电）条件：

n UX1有压（可投退），U1M、U2M有压

n 2DL、3DL合位，1DL分位，经延时T1装置启动

闭锁（放电）条件：

n UX1无压（可投退，重合闸2无此闭锁条件）

n 1DL合位

n 手动闭锁、外部闭锁、手合/手分信号

自投方式2动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，I2无流，UX2无压（可投退），则延时T2，跳开2DL。在确认2DL跳开，U1M、U2M无压，UX1有压（可投退）、UX2无压（可投退）后，合1DL。

重合闸2动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，UX2有压，2DL分位，并且重合闸投退SW3设为投入时，延时T4重合2DL且仅重合一次。

逻辑框图：

2) 自恢复2

启动（充电）条件：

n U1M、U2M有压

n 1DL、3DL合位，2DL分位，经延时T1装置启动

闭锁（放电）条件：

n 2DL合位

n 手动闭锁、外部闭锁、手合/手分信号

动作过程：

装置启动（充电）完成后，若检测到UX2有压，2DL分位，并且自恢复投退SW4投入时，延时T3，跳开1DL。在确认1DL跳开，U1M、U2M无压后，合2DL。

逻辑框图：

3.3 自投方式3、自投方式4（母联备自投），自恢复3、自恢复4

若主进线选择SW12设为1#2#，系统处于运行方式3、4，即1DL、2DL在合位，3DL在分位。当1#进线电源出现故障，母联开关自动投入，由2#进线带两段母线，即装置分1DL、合3DL，且只允许动作一次，实现自投方式3。当2#进线电源出现故障，母联开关自动投入，由1#进线带两段母线，即装置分2DL，合3DL，且只允许动作一次，实现自投方式4。

自投方式3动作后，系统工作于运行方式2。若1#进线电压恢复正常后，装置将自动恢复到运行方式3、4。即装置分3DL，合1DL，且只允许动作一次，实现自恢复3。

自投方式4动作后，系统工作于运行方式1。若2#进线电压恢复正常后，装置将自动恢复到运行方式3、4。即装置分3DL，合2DL，且只允许动作一次，实现自恢复4。

自恢复功能可投退。

1) 自投方式3、自投方式4

启动（充电）条件：

n U1M、U2M有压

n 1DL、2DL合位，3DL分位，经延时T1装置启动。

闭锁（放电）条件：

n 3DL合位；

n U1M、U2M均无压

n 手动闭锁、外部闭锁、手合/手分信号

自投方式3动作过程：

装置启动（充电）完成后，若检测到U1M无压，U2M有压，UX1无压（可投退），I1无流，经T2延时，跳开1DL。在确认1DL跳开，U1M无压后，合3DL。

自投方式4动作过程：

装置启动（充电）完成后，若检测到U1M有压，U2M无压，UX2无压（可投退），I2无流，经T2延时，跳开2DL。在确认2DL跳开，U2M无压后，合3DL。

逻辑框图：

2) 自恢复3、自恢复4

启动（充电）条件：

n U1M、U2M有压

n 3DL合位，经延时T1装置启动。

闭锁（放电）条件：

n 3DL分位；

n U1M、U2M均无压

n 手动闭锁、外部闭锁、手合/手分信号

自恢复3动作过程：

装置启动（充电）完成后，若检测到UX1有压，1DL分位，并且自恢复投退SW4投入时，延时T3，跳开3DL。在确认3DL跳开，U1M无压后，合1DL。

自恢复4动作过程：

装置启动（充电）完成后，若检测到UX2有压，2DL分位，并且自恢复投退SW4投入时，延时T3，跳开3DL。在确认3DL跳开，U2M无压后，合2DL。

逻辑框图：

3.4 自投方式5（进线备自投3）、重合闸1、自恢复5

若主进线选择SW12设为1#2b，2#进线只允许带II母线，系统运行在方式1，即1DL、3DL在合位，2DL在分位。当1#进线电源出现故障，2#进线作为备用电源自动投入。即装置分1DL、3DL，且只允许动作一次，实现自投方式5。若UX1有压，1DL因保护动作跳闸或开关偷跳，装置重合1DL且仅重合一次，实现重合闸1。重合闸功能可投退。

自投方式5动作后，系统工作于运行方式5。若1#进线电压恢复正常后，装置将自动恢复到1#进线带双段母线运行，实现自恢复5。自恢复功能可投退。

1) 自投方式5、重合闸1

启动（充电）条件：

n UX2有压（可投退），U1M、U2M有压

n 1DL、3DL在合位，2DL在分位，经延时T1装置启动

闭锁（放电）条件：

n UX2无压（可投退，重合闸1无此闭锁条件）

n 2DL合位

n 手动闭锁、外部闭锁、手合/手分信号

自投方式5动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，I1无流，UX1无压（可投退），则延时T2，跳开1DL、3DL。在确认1DL、3DL跳开，U1M、U2M无压，UX1无压（可投退），UX2有压（可投退）后，合2DL。

重合闸1动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，UX1有压，1DL分位，并且重合闸投退SW3设为投入时，延时T4重合1DL且仅重合一次。

逻辑框图：

2) 自恢复5

启动（充电）条件：

n U2M有压

n 2DL合位，1DL、3DL分位，经延时T1装置启动

闭锁（放电）条件：

n 1DL、3DL合位

n 手动闭锁、外部闭锁、手合/手分信号

动作过程：

装置启动（充电）完成后，若检测到UX1有压，1DL分位并且自恢复投退SW4投入时，延时T3，跳开2DL。在确认U1M、U2M无压，2DL跳开后，合1DL，并延时0.5秒合3DL。

逻辑框图：

3.5 自投方式6（进线备自投4）、重合闸2、自恢复6

若主进线选择SW12设为2#1b，1#进线只允许带I母线，系统运行在方式2，即2DL、3DL在合位，1DL在分位。当2#进线电源出现故障，1#进线作为备用电源自动投入。即装置分2DL、3DL，且只允许动作一次，实现自投方式5。若UX2有压，2DL因保护动作跳闸或开关偷跳，装置重合2DL且仅重合一次，实现重合闸2。重合闸功能可投退。

自投方式6动作后，系统工作于运行方式6。若2#进线电压恢复正常后，装置将自动恢复到2#进线带双段母线运行，实现自恢复6功能。自恢复功能可投退。

1) 自投方式6、重合闸2

启动（充电）条件：

n UX1有压（可投退）；U1M、U2M有压

n 2DL、3DL在合位，1DL在分位，经延时T1装置启动

闭锁（放电）条件：

n UX1无压（可投退，重合闸1无此闭锁条件）

n 1DL合位

n 手动闭锁、外部闭锁、手合/手分信号

自投方式6动作过程：

装置启动（充电）完成后，若检测到U1M、U2M无压，I2无流，UX2无压（可投退），则延时T2，跳开2DL、3DL。在确认2DL、3DL跳开，U1M、U2M无压，UX2无压（可投退），UX1有压（可投退）后，则合1DL。

重合闸2动作过程：
