WDD系列微机备用电源自投装置
2018/6/8
1 概述
WDD系列微机备用电源自投装置（下简称装置），主要适用于高压35KV、10KV、6KV系统及低压400V系统，分合断路器回路及接触器回路。装置采用32位微处理器、多路两级隔离开关量输入输出电路、多路隔离模拟量测量电路。装置采用多重动作判据，可实现多种运行方式下的备用电源自动投入及自恢复操作，并具备进线电压、电流、母线电压精确测量功能。装置使用铝型材机壳，点阵液晶显示，菜单化设计，动作方式、动作时间设定灵活方便，图形化显示系统状态模拟图，并具备事件记录、RS485通讯、免维护设计、与完善的自检功能，运行稳定可靠。
1.1 应用场合
n WDD-1ZW：单母线分段，两路进线开关与母联开关间自投。
n WDD-DZ：单母线两路进线开关间自投。
n WDD-DZ2：单母线一路进线开关与备用发电机间自投。
n WDD-DZ3：单母线分段，两路进线开关、母联开关与备用发电机间自投。
n WDD-KZ：特殊工程可根据用户提供的运行及自投方式作专项设计。
1.2 主要特点
n 装置电源、开入量电源交直流通用。
n 自动识别现行系统运行方式，并可监视断路器合、分闸状态。
n 具有多种自投、自恢复功能，并具备重合闸、联动功能。
n 可精确测量显示多路进线电压、进线电流、母线电压。
n 采用多重动作判据，确保自投、自恢复动作可靠。
n 事故记录功能，共可记录64条多种动作、故障类型与动作、故障发生时间。
n 液晶显示系统状态模拟图、模拟量、开关量，菜单化设定动作方式、动作时间。
n RS485总线，MODBUS-RTU通讯规约，可与计算机监控系统通讯。
n 标准铝型材机箱、两级隔离开关量电路、隔离模拟量测量电路。
n 完善的自检能力，免维护设计，确保装置运行稳定可靠。
1.3 辅助功能
1) 故障闭锁
装置可以对正常运行环境进行检测，并具备故障闭锁继电器、闭锁指示灯、蜂鸣器用于故障告警。
2) 外部闭锁、手动闭锁
用户可通过闭合装置手动闭锁或外部闭锁开入量接点闭锁装置动作。
3) PT断线报警
装置可检测进线、母线PT断线故障。
2 通用技术指标
2.1 电源
n 装置电源：AC/DC 85V～265V
n 开入量辅助电源：AC/DC 220V（DC110V可选，定货时注明）
2.2 模拟量测量
n 量程：PT二次母线电压0～57V、进线电压0～100V；CT二次电流0～5A。
（一次母线电压0～220V、进线电压0～380V可选；CT二次电流0～1A。定货时注明）
n 测量精度：1级
n 过载能力：电压：1.2倍连续／2倍10秒；电流：1.5倍连续/10倍10秒
2.3 开入量
外部提供无源常开接点、开入量辅助电源。
2.4 继电器
n 触点类型：常开
n 分断电压： 250VAC、220VDC
n 工作电流： 5A，连续工作
2.5 绝缘性能
n 绝缘电阻：各电气回路之间，或各电气回路与地 ＞500MΩ（500V兆欧表）
n 工频耐压：各电气回路之间，或各电气回路与地 2.5kV/50Hz，1Min
n 冲击电压：各电气回路之间，或各电气回路与地 ±5.0kV/0.5J，1.2/50us
n 高频耐压： 各电气回路之间，或各电气回路与地 2.5kV/2s
2.6 电磁兼容性能
n 能承受GB/T14598.14-1998规定的严酷等级Ⅲ的静电放电试验。
n 能承受GB/T14598. 9-1995规定的严酷等级Ⅲ的辐射电磁场干扰试验。
n 能承受GB/T14598.13-1998规定的严酷等级Ⅲ的1MHz脉冲群干扰试验。
n 能承受GB/T14598.10-1996规定的严酷等级Ⅲ的快速瞬变干扰试验。
n 能承受IEC1000-4-5《电磁兼容性（EMC）》第四部分：试验和测量技术 。
第五章冲击抗干扰性试验标准规定的严酷等级Ⅲ的浪涌冲击试验。
2.7 机械性能
n 能承受GB7261-87-16标准规定的严酷等级Ⅰ的振动试验。
n 能承受GB7261-87-17标准规定的严酷等级Ⅰ的冲击试验。
n 能承受GB7261-87-18标准规定的严酷等级Ⅰ的碰撞试验。
3 面板布置

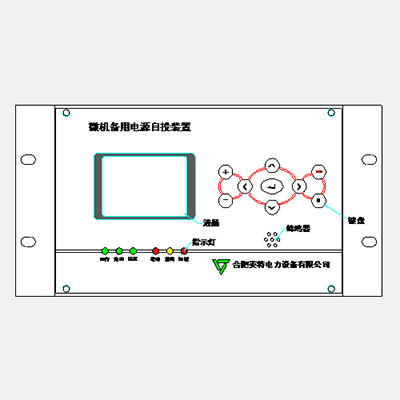

3.1 面板示意图
指示灯：装置运行状态及系统运行状态指示； 键盘：操纵装置；
蜂鸣器：按键操作与故障、报警提示； 液晶：信息显示。
3.2 键盘说明
＋、－：设定值改变； ↙：进入菜单选项，保存设定定值并返回；
↑、↓、←、→：移动光标； Q：；退至上一级菜单，不保存设定定值并返回；
RST：复归按键，消除故障信号指示、复归故障闭锁继电器，使装置恢复自投功能。
3.3 指示灯说明
运行：装置正常运行时，运行指示灯每秒钟亮/灭一次；
充电：充电条件满足并完成充电时亮，充电条件不满足或存在放电条件时灭；
通讯：装置进行通讯时闪亮；故障：出现故障闭锁时亮；报警：出现PT断线报警时亮；
闭锁：外部闭锁、手动闭锁信号指示。
4 开孔尺寸
装置尺寸：258（长）×133（宽）×250（深），开孔尺寸226×132，如下图。
