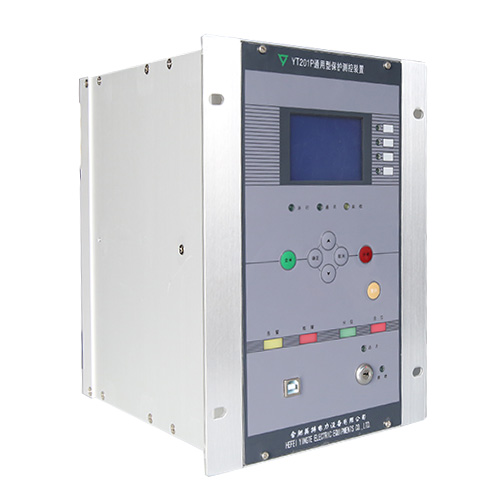

YT201P微机保护测控装置

2018-6-8


  1、应用范围
  YT201P通用型微机保护测控装置(以下简称YT201P)具有通用性强,应用面广的特点,能适用于非直接接地电网的各类电气设备和线路的主保护或后备保护。一般的配电站系统,采用YT201P一种型号就能满足所有的保护和自动化功能,减少了维护工作量和备品备件。
  适用范围:
  ※ 进线保护及测控                 ※ 出线保护及测控
  ※ 母线分段保护及测控             ※ 进线或母分备自投保护及测控
  ※ 厂用变压器保护及测控           ※ 高压电动机保护及测控
  ※ 高压电容器保护及测控           ※ 高压电抗器保护及测控
  ※ 发电机后备保护及测控           ※ 变压器后备保护及测控(低压侧后备)

  2、YT201P通用型微机保护测控装置主要功能
  2.1 保护功能
  ※ 保护库中配置有二十几种常用保护,满足用户对不同电气设备或线路的保护要求。
  ※ 用户可根据实际运行需要选配相应的保护,真正实现为用户“量身定做”。
  ※ 自定义保护功能可实现保护库中未提供的特殊保护,最大限度的满足用户要求。
  ※ 结合梯形图可编程功能,可实现保护动态投退和出口重定向,提高保护应用灵活性。
  ※ 各保护功能相对独立,保护定值、时限、闭锁条件和投退可独立整定和配置。
  ※ 保护功能的实现不依赖于通信网络,满足电力系统对保护的可靠性要求。
  ※ 与常规继电保护相比,更能满足用户对保护的选择性、快速性、灵敏性和可靠性要求。
  ※ 支持多套保护定值手动和自动切换,更适合于电气运行方式经常变化的场合。
  ※ 与事件记录、故障录波、通信网络功能紧密配合,使继电保护技术的应用达到一个新的水平。
  2.1.1 YT201P保护库支持的保护:
  ※ 电流速断保护                ※ 限时电流速断保护
  ※ 定时限过流保护              ※ 反时限过流保护
  ※ 后加速保护                  ※ 过负荷保护
  ※ 负序电流保护                ※ 零序电流保护
  ※ 单相接地保护                ※ 过电压保护
  ※ 低电压保护                  ※ 失压保护
  ※ 负序电压保护                ※ 零序电压保护
  ※ 复合电压过流保护            ※ 低周减载保护
  ※ 重合闸                      ※ 备自投
  ※ 过热保护                    ※ 启动时间过长保护
  ※ 定时限Ix过流保护           ※ 反时限Ix过流保护
  ※ 非电量保护                  ※ 自定义保护
  2.2 测量功能
  2.2.1测量内容包括:
  ※ 电流(Ia,Ib,Ic),测量精度0.2级
  ※ 电压(Ua,Ub,Uc,Uab,Ubc,Uca),测量精度0.2级
  ※ 频率(F),分辨率0.02Hz
  ※ 有功功率(P)、无功功率(Q)、功率因数(PF),测量精度0.5级
  ※ 有功电度(Ph)、无功电度(Qh),测量精度0.5级
  ※ 二路脉冲电度
  2.2.2保护相关数据:
  ※ 保护电流(IA,IB,IC)              ※ 零序电流(3I0)、负序电流(3I2)
  ※ 零序电压(3U0)、负序电压(3U2)
  ※ 辅助电流(Ix)  ※ 辅助电压(Ux)   ※ 辅助电压频率(Fx)
  2.2.3各测量值的精度校正通过软件方式实现,无需更改硬件。
  2.2.4精度校正包括幅值校正和相角校正,严格保证所有测量值的精度。
  2.2.5交流电流回路支持两相两元件(2CT)和三相三元件(3CT)的接线方式。
  2.2.6交流电压回路支持三相完全星形(Y/Y)和两相不完全三角形(V/V)的接线方式。
  2.2.7根据CT、PT接线方式和变比,自动进行工程量转换,并分别显示一次侧值和二次侧值。
  2.3 监视功能
  2.3.1支持12路外部开关量输入,并可直接动作于跳闸或告警;采用硬件电路滤波和软件时间窗技术,消除开关节点抖动和电磁干扰等引起的遥信误变位,保证遥信正确率达100%。
  2.3.2监视内容包括:
  ※ 断路器位置                          ※ 接地刀位置
  ※ 隔离刀位置(固定柜)               ※ 手车工作位置、手车试验位置(手车柜)
  ※ 弹簧储能状态、气体压力状态(GIS柜) ※ 其它接点信号,如温度、瓦斯、联锁信号等
  ※ CT断线告警(包括保护CT和测量CT,按分相独立告警)
  ※ PT断线告警(按三相、两相、单相告警)
  ※ 控制电源失电告警                    ※ 合闸回路断线告警
  ※ 跳闸回路断线告警                    ※ 装置自检
  2.4控制功能
  2.4.1 配备断路器操作接口,与断路器连接更加协调,包括:
  ※ 断路器遥控/本地操作及闭锁控制      ※ 断路器外部联动控制
  ※ 断路器合闸闭锁控制                 ※ 断路器防跳闭锁控制
  ※ 断路器拒动信号输出                 ※ 断路器分/合线圈保护
  2.4.2可编程控制:
  YT201P提供了6个可编程的输出继电器(KH1~KH6),用于控制信号输出。

  3.YT201P典型接线图(线路保护测控)
