YTB型高能过电压保护器
2018/6/8
1.产品说明
YTB高能过电压保护器是一种国内外广泛采用的抑制过电压元件，由新型高能ZnO压敏陶瓷非线性电阻片构成，主要用于保护电力系统的操作过电压和感应雷引起的浪涌过电压；目前广泛应用于发电、供电、用电等行业的各种机电设备，适用于大能量宽脉冲过电压吸收和直流大电感脉冲能量的吸收等场合；同时可广泛应用于其他交流电路的过电压保护，保证系统设备的安全运行。
本产品的型号为YTB—6、YTB—10、 YTB—35。适用6-35KV电力系统中，用于吸收短时出现的各种非正常操作过电压或大气过电压。
2.型号含义及其主要技术性能
YTB-□/2高能过电压保护器可使得相间保护过压倍数与每相对地的过压倍数相等，解决了已有技术中避雷器解决不了的过电压倍数过高的问题。YTB-□/1内装具有优良非线性伏安特性的氧化锌压敏电阻片，在正常工作电压下呈高阻，泄漏电流仅微安级；过电压袭来时立即转为低阻，释放能量，并限制过电压幅值；过电压消失后又立即恢复高阻，保证电力系统正常运行。由于这一优良特性，使YTB动作迅速，性能稳定，结构简单，体积重量减小，维护简便，通流容量大，残压低，寿命长。接线图见下图
3.主要技术参数
YTB—□/2
YTB—□/1
4.外形及安装方式

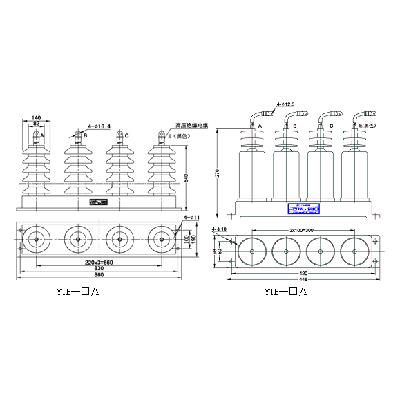

YTB高能过电压保护器的外形及安装尺寸如下图所示。
保护器可安装于无明显的震动、潮湿和腐蚀性气体的室内场所各类电气设备内，安装方式任意。
5.使用条件
环境温度：-40℃~+85℃；
相对湿度：+40℃±2℃时不高于95%；
海拔高度：不超过2000m。
6.订货须知
订货时请注明产品型号、规格、能容量，对残压、漏电流有特殊要求另请注明。
订货合同应写明需方详细地址、联系电话、邮政编码、联系人、交货期及运输方式等。
YTB高能过电压保护器是一种国内外广泛采用的抑制过电压元件，由新型高能ZnO压敏陶瓷非线性电阻片构成，主要用于保护电力系统的操作过电压和感应雷引起的浪涌过电压；目前广泛应用于发电、供电、用电等行业的各种机电设备，适用于大能量宽脉冲过电压吸收和直流大电感脉冲能量的吸收等场合；同时可广泛应用于其他交流电路的过电压保护，保证系统设备的安全运行。
本产品的型号为YTB—6、YTB—10、 YTB—35。适用6-35KV电力系统中，用于吸收短时出现的各种非正常操作过电压或大气过电压。
2.型号含义及其主要技术性能
YTB-□/2高能过电压保护器可使得相间保护过压倍数与每相对地的过压倍数相等，解决了已有技术中避雷器解决不了的过电压倍数过高的问题。YTB-□/1内装具有优良非线性伏安特性的氧化锌压敏电阻片，在正常工作电压下呈高阻，泄漏电流仅微安级；过电压袭来时立即转为低阻，释放能量，并限制过电压幅值；过电压消失后又立即恢复高阻，保证电力系统正常运行。由于这一优良特性，使YTB动作迅速，性能稳定，结构简单，体积重量减小，维护简便，通流容量大，残压低，寿命长。接线图见下图
3.主要技术参数
YTB—□/2
YTB—□/1
4.外形及安装方式
YTB高能过电压保护器的外形及安装尺寸如下图所示。
保护器可安装于无明显的震动、潮湿和腐蚀性气体的室内场所各类电气设备内，安装方式任意。
5.使用条件
环境温度：-40℃~+85℃；
相对湿度：+40℃±2℃时不高于95%；
海拔高度：不超过2000m。
6.订货须知
订货时请注明产品型号、规格、能容量，对残压、漏电流有特殊要求另请注明。
订货合同应写明需方详细地址、联系电话、邮政编码、联系人、交货期及运输方式等。
