72方型表
2018/6/8

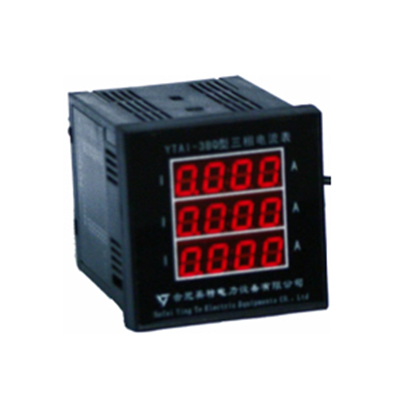

72型数显仪表包括单/三相电压、电流表，可采用交流或直流电源输入，可带通讯、报警、变送输出。产品照片见封底图2。
l 产品规格
|
产品名称
|
产品型号
|
显示方式
|
标称输入
|
备注
|
|
单相交流电流表
|
YTAI-1BQ
|
数码显示
|
5A、1A
|
提供CT变比
|
|
YTAI-1IQ
|
数码显示
|
带变送输出
|
||
|
YTAI-1RQ
|
数码显示
|
带通讯输出，可选带报警接点输出
|
||
|
单相交流电压表
|
YTAU-1BQ
|
数码显示
|
57/100V
220/380V
|
AC57/100V提供PT变比；
|
|
YTAU-1IQ
|
数码显示
|
带变送输出
|
||
|
YTAU-1RQ
|
数码显示
|
带通讯输出，可选带报警接点输出
|
||
|
三相交流电流表
|
YTAI-3BQ
|
数码显示
|
5A、1A
|
提供CT变比
|
|
YTAI-3IQ
|
数码显示
|
带变送输出
|
||
|
YTAI-3RQ
|
数码显示
|
带通讯输出，可选带报警接点输出
|
||
|
三相交流电压表
|
YTAU-3BQ
|
数码显示
|
57/100V
220/380V
|
AC57/100V提供PT变比；
|
|
YTAU-3IQ
|
数码显示
|
带变送输出
|
||
|
YTAU-3RQ
|
数码显示
|
带通讯输出，可选带报警接点输出
|
l 端子定义
|
YTAI-1B(R)Q
注：P1、P2为装置电源输入；IB1、IB2为电流端子；
TA、TB、GND为通讯端子；J1、J2为报警接点。
|
YTAI-1IQ
注：P1、P2为装置电源输入；IB1、IB2为电流端子；
B+、B-为变送输出端子。
|
|
YTAU-1B(R)Q
注：P1、P2为装置电源输入；UB、UN为电压信号输入；
TA、TB、GND为通讯端子；J1、J2为报警接点。
|
YTAU-1IQ
注：P1、P2为装置电源输入；UB、UN为电压信号输入；
B+、B-为变送输出端子。
|
|
YTAI-3B（R）Q
注：P1、P2为装置电源输入；
IA1、IA2、IB1、IB2、IC1、IC2为电流端子；
TA、TB、GND为通讯端子；J1、J2为报警接点。
|
YTAI-3IQ
注：P1、P2为装置电源输入；
IA1、IA2、IB1、IB2、IC1、IC2为电流端子；
A+、A-、B+、B-、C+、C-为变送输出端子。
|
|
YTAU-3B（R）Q
注：P1、P2为装置电源输入；
UA、UB、UC、UN为电压端子，
三相三线UN不接；
TA、TB、GND为通讯端子；J1、J2为报警接点。
|
YTAU-3IQ
注：P1、P2为装置电源输入；
UA、UB、UC、UN为电压端子，
三相三线UN不接；
A+、A-、B+、B-、C+、C-为变送输出端子
|
