YTWD-3（4）三相三（四）线微机多功能电能表
2018/6/8
概述

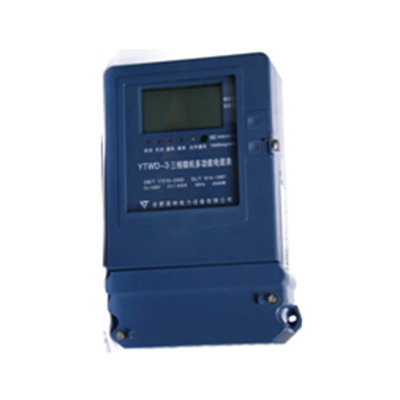

YTWD-3（4）三相微机式多功能电能表是采用大规模集成电路，包括先进的高精度三相电能计量芯片，应用16位RISC嵌入式处理器技术及SMT工艺，根据工业用户实际用电状况所设计、制造，具有先进水平的电能仪表。产品照片见封底图9 。
该表能精确地计量：正向有功和反向有功电量及最大需量；分时计量正向无功、反向无功、四象限无功电量及最大需量等用电参数，并根据设定时刻完成当前数据冻结和存储功能。另外具有，操作简单、便利、易学，符合习惯性用法等优点。
该表提供十套时段表，每套时段表可将一天分为12个时间段，每个时间段可设置1～4种费率。时区的时段控制靠选择10套时段之一实现；另外该表可以实现表号、用户号的设置，并具有RS-485通信接口和远动脉冲输出功能。其性能指标符合DL/T614-1997《多功能电能表》和DL/T645-1997《多功能电能表通信规约》电力行业标准对多功能电能表的各项技术要求。
主要功能
分时正反向有功、无功电能计量，可分为1～4种费率、2～12个时段。
有功最大需量记录，以及最大需量发生时间记录。
分相记录失压时间和日期。
可通过RS-485通讯接口与PC机进行数据通讯，或者通过红外通讯接口与外部抄表装置通讯和交换数据，完成编程设置和抄表。
可实现参数轮显，轮显参数（不超过32项）和时间间隔可预先设置。
电表具有有功或无功远动脉冲输出端口，远动脉冲常数可以根据用户需求设置为：400 imp/kwh、800 imp/kwh、1600 imp /kvarh、3200 imp/kwh和6400 imp/kwh，脉冲宽度为80ms±20ms。
具有编程禁止功能和需量复位、数据清零功能。
规格及技术指标
规格
|
型号
|
名称
|
输入
范围
|
输出
方式
|
安装
方式
|
准确度等级
|
Un
|
额定电流
In
|
|
|
有功
|
无功
|
|||||||
|
YTWD-3
|
三相三线微机多功能电度表
|
3×100V UAB UBC UCA1.5(6A)
IA IC
|
脉冲输出通讯输出红外输出
|
壁挂式
|
0.5
|
2
|
3×100V
|
2×1.5 (6)A
|
|
YTWD-4
|
三相四线微机多功能电度表
|
3×220V UA UB UC1.5(6A)
IA IB IC
|
脉冲输出通讯输出红外输出
|
壁挂式
|
0.5
|
2
|
3×57.7/100V
3×220/380V
|
3×1.5 (6)A
|
仪表常数
400imp/kwh 400imp/kvarh 800imp/kwh 800imp/kvarh
1600imp/kwh 1600imp/kvarh 3200imp/kwh 3200imp/kvarh
6400imp/kwh 6400imp/kvarh
起动 有功 0.002 In 无功 0.003 In
潜动 具有防潜动逻辑设计
费率工作参数
时钟准确度(日误差)： ≤0.5S(23℃)
电池容量： ≥1000mAh
停电后数据保存时间： ≥10年(用新电池)
电气参数
正常工作电压： 0.9Un～1.1Un 极限工作电压： 0.8Un～1.2Un
电压线路功耗： ≤2W和5VA 数据备份电池电压：3.6VDC
气候条件
正常工作温度： -10℃～+50℃
极限工作温度： -20℃～+60℃
存贮和运输温度： -25℃～+70℃
一年中的30天(以自然方式扩散）湿度可达95%，其余时间有时可达85%。
重量 约2.5kg
外型尺寸及端子定义
