YTWPI-3(4)三相三（四）线有功电能电流组合表
2018/6/8
功能及特点
采用电能计量专用芯片和SMT制造技术，工艺先进，可靠性高。
计量有功电能，三相电流。
具有脉冲测试输出，可用于集中抄表系统。
可根据CT变比和PT变比的设定，直接显示一次有功电能值、三相电流值。
可通过RS-485通讯接口对电能表进行远程抄表。
技术指标
额定电压：2×100V（三相三线）；3×220V（三相四线）
基本电流：1.5（6）A
额定频率：50HZ
准确度等级：电流测量0.5级、电能测量1级
潜动：具有防潜动逻辑设计
电能表常数：3200imp/kwh
接线方式：互感式
功耗：电压线路：≤0.6W 电流线路：≤0.3VA
启动电流：0.004lb
安装方式：嵌入式

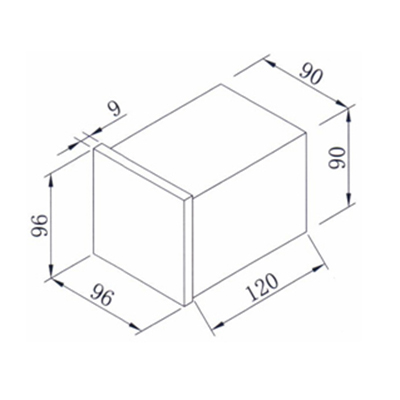

外形尺寸及端子定义（外形96mm*96mm*120mm，开孔91mm*91mm）
