YT系列电量变送器
2018/6/8
单相变送器
三相变送器
交流电流/电压变送器是一种能将被测交流电流/电压转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
产品符合国际GB/T 13850-1998。
1.2 变送器型号一览表
|
名 称
|
型 号
|
名 称
|
型 号
|
|
单相交流电流变送器
|
YTDE-I
|
功率因数频率组合变送器
|
YTDD-FCOSΦ
|
|
单相交流电压变送器
|
YTDE-U
|
三相三线有功功率变送器
|
YTDD-P3
|
|
三组合交流电流变送器
|
YTDE-3I
|
三相三线无功功率变送器
|
YTDD-Q3
|
|
三组合交流电压变送器
|
YTDE-3U
|
三相三线有功无功组合变送器
|
YTDD-PQ3
|
|
温度变送器
|
YTDD-T
|
三相四线有功功率变送器
|
YTDD-P4
|
|
频率变送器
|
YTDE-F
|
三相四线无功功率变送器
|
YTDD-Q4
|
1.3 主要技术指标
|
交流电流/电压变送器
|
频率变送器
|
||
|
精度等级
|
0.5级（0.2级可选）
|
精度等级
|
0.2级
|
|
辅助电源
|
AC 220V±15%（DC 220V可选）
|
辅助电源
|
AC 220V±15%（DC 220V可选）
|
|
输入
额定值
|
电流5A、1A
|
输入
额定值
|
电压57V、100V、220V、380V
|
|
电压57V、100V、220V、380V
|
频率45～55Hz（48～52Hz可选）
|
||
|
输 出
|
4～20mA（1～5V可选）
|
输 出
|
4～20mA（1～5V可选）
|
|
过 载
|
电流：1.2倍连续 30倍1秒
|
过 载
|
1.2倍连续
|
|
电压：1.2倍连续
|
|||
|
响应时间
|
≤350mS
|
响应时间
|
≤400mS
|
|
输出负载
|
电流：RL≤500Ω 电压：RL≥2KΩ
|
输出负载
|
电流：RL≤750Ω 电压:ＲL≥2KΩ
|
|
工频耐压
|
AC 2KV/min*1mA
|
工频耐压
|
AC 2KV/min*1mA
|
|
外型尺寸
|
单相：55mm*75mm*118mm
|
外型尺寸
|
55mm*75mm*118mm
|
|
三组合:110mm*75mm*118mm
|
|||
|
功率变送器
|
温度变送器
|
||
|
精度等级
|
0.5级（0.2级可选）
|
精度等级
|
0.2级
|
|
辅助电源
|
AC 220V±15%（DC 220V可选）
|
辅助电源
|
AC 220V±15%（DC 220V可选）
|
|
输 入
|
电流5A、1A
|
输 入
|
电阻 PT100
|
|
电压57V、100V、220V、380V
|
温度范围 0～50℃
|
||
|
输 出
|
420mA（1～5V可选）
|
输 出
|
4～20mA（1～5V可选）
|
|
频 率
|
50Hz±5Hz
|
||
|
过 载
|
电流:1.2倍连续、30倍15、100倍1秒
|
过 载
|
1.2倍连续
|
|
电压：1.2倍连续
|
|||
|
响应时间
|
≤300mS
|
绝缘强度
|
输入、输出间≥20MΩ
|
|
输出负载
|
≤650Ω
|
输出负载
|
电流：RL≤650Ω 电压:ＲL≥2KΩ
|
|
工频耐压
|
AC 2KV/min*1mA
|
工频耐压
|
AC 2KV/min*1mA
|
|
外型尺寸
|
110mm*75mm*118mm
|
外型尺寸
|
55mm*75mm*118mm
|
功率变送器标准输入满度值
| 型号 | 接线 | 标准输入满度值（W/Var） | |||||||
| V1（100V） | V2（220V） | V3（270V） | V4（400V） | ||||||
| 1A | 5A | 1A | 5A | 1A | 5A | 1A | 5A | ||
|
YTDD-P3 YTDD-Q3 YTDD-PQ3 |
三相三线 | 173 | 866 | 400 | 2000 | 500 | 2500 | 700 | 3500 |
|
YTDD-P4 YTDD-Q4 YTDD-PQ4 |
三相四线 | 300 | 1500 | 600 | 3000 | 800 | 4000 | 1200 | 6000 |
1.4 端子定义
|
`
|
|
|
|
|
|
|
|
采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm。螺钉大小为M4*12 M3*12。
1、连接线必须用屏蔽线，且电源线、输入线和输出线必须分离。
２、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
３、产品出厂时已调校好零点和精度，请勿随意调整。
|

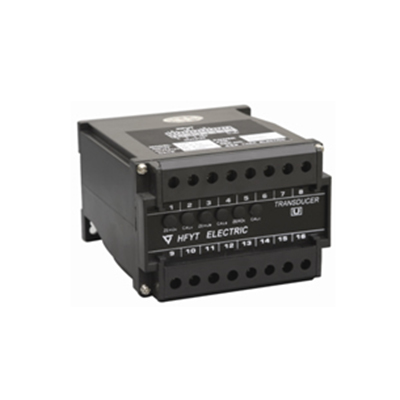

单相变送器外形
|
三组合变送器外形
|
