KYN28-12（型） 铠装中置式金属封闭高压开关柜
2018/6/20
KYN28-12铠装中置式金属封闭开关设备(以下简称开关柜)是本公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老式型的金属封闭开关设备，如KYN1-10、JYN2-10、GBC-10等系列产品。其产品具有以下明显优点：
1.1 产品的外壳完全是由覆铝钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。
1.2 本产品的主开关可配置VY4、VD4型系列真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1、VH1、VK、ZN28),以取代国外同类产品。
1.3无论是选用何种断路器、其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用于3.6-12KV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制设备共有条例》、我国GB3906《3-35KV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE670《额定电压1KV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。
2.型号含义
3.正常使用条件
3.1 周围空气温度：上限+40℃,下限-10℃;
3.2 相对湿度：日平均不大于95%;月平均不大于90%;
3.3 海拔高度：不超过1000m;
3.4 地震烈度不超过8度;
3.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合，当使用条件超出上述范围时，应由用户与我公司协商确定范围及技术措施。
4.技术参数
4.1 开关设备技术参数
项 目
单 位
参 数
额定电压
kV
3.6、7.2、12
额定频率
Hz
50
断路器额定电流
A
630、1250、1600、2000、2500、3150
开关柜额定电流
A
630、1250、1600、2000、2500、3150
额定动稳定电流（4s）
kA
16、20、25、31.5、40、50
额定动稳定电流（峰值）
kA
40、50、63、8、100、125
额定短路开断电流
kA
16、20、25、31.5、40、50
额定短路开关合电流（峰值）
kA
40、50、63、80、100、125
额定绝缘水平
1m©in工频耐受电压
kV
24
32
42
雷电冲击、耐受电压
kV
40
60
75
防护等级
外壳为IP4X,隔室间、断路器室门打开时为IP2X

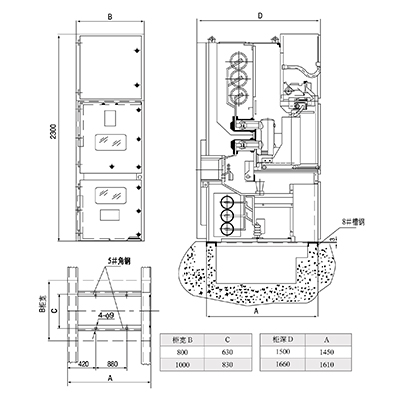

5.开关设备外形尺寸基础形式 (见图1、图2)
5.1 开关柜的安装基础的施工应符合“电力建设施工及验收技术规范”中的有关条款规定。
5.2 开关柜的安装基础一般要分二次浇灌混凝土。第一次为开关柜安装构件即角钢或方钢、槽钢构件安装基础。第二次浇灌混凝土是地面的补充层，一般厚度为60mm，在浇注混凝土补充层时混凝土高度应低于构件平面1-3mm。
KYN28-12开关柜基本结构部面图
图1 开关柜外形尺寸
图2 基础形式
