WDD-DZ型微机备用电源自投装置
2018/6/8

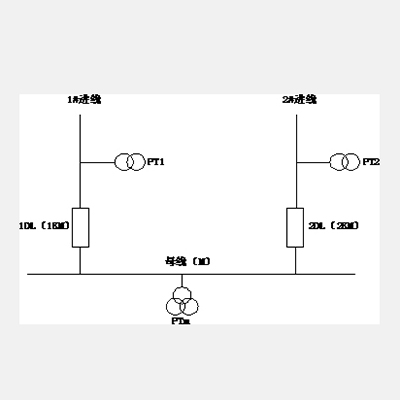

一次系统接线如下图：
n 1#进线带母线，1DL（1KM）在合位，2DL（2KM）在分位，称运行方式1；
n 2#进线带母线，2DL（2KM）在合位，1DL（1KM）在分位，称运行方式2；
装置具有2种典型的工作方式(见下表)，可以适应不同的供配电运行需求。装置运行前必须根据系统工作方式，选择相应的主备进线，来确保装置的正确动作，保证配电系统的安全可靠运行。
|
|
主备方式
|
互备方式
|
|
运行说明
|
n 主进线带母线运行，
n 主进线断路器在合闸位置
n 备用进线断路器在分闸位置
|
n 任一进线带母线运行
n 工作进线断路器在合闸位置
n 备用进线断路器在分闸位置
|
|
自恢复功能
|
有
|
无
|
|
重合闸功能
|
可选
|
可选
|
主备用进线选择方法见下表：
|
主进线选择SW12
|
1#进线
|
2#进线
|
工作方式
|
|
1#
|
主进线
|
备用进线
|
主备方式
|
|
2#
|
备用进线
|
主进线
|
主备方式
|
|
1/2#
|
主进线
|
主进线
|
互备方式
|
注：装置上电、按键复归、主进线选择变更后，系统应处于主进线工作状态，装置进行首次自投动作后，才能进行自恢复动作（除主进线选择为1/2#、装置通讯复归操作外）。主进线选择为1/ 2#时，装置只进行自投方式1、自投方式2动作。
▲ 1#进线为主进线，2#进线为备用进线。
系统运行在方式1，即1DL（1KM）在合位，2DL（2KM）在分位。当1#进线电源故障或其他原因被断开后，2#进线备用电源自动投入，且只允许动作一次。
系统运行在方式1时，若1DL（1KM）因保护动作跳闸或开关偷跳后，1#进线仍有电压，装置重合1DL（1KM）且仅重合一次，实现重合闸功能。
在2DL自投后正常运行中，若1#进线电压恢复正常后，装置将自动恢复到1#进线带母线运行，实现自恢复功能。
启动（充电）条件：
n 2#进线有压（重合闸投入时，无此启动条件），母线三相均有电压
n 1DL（1KM）在合位，2DL（2KM）在分位，经延时装置启动
闭锁（放电）条件：
n 2DL（2KM）合位
n 手分1DL（1KM）
n 其他外部闭锁（手动闭锁、外部闭锁、手合、手分信号）
动作过程：
n 自投方式1：
装置启动完成后，若检测到母线三相均无压，1#进线三相均无压后，则延时t2，跳开1DL（1KM），确认1DL（1KM）跳开，UM无压，2#进线三相均有压后，合2DL（2KM）。
n 重合闸1：
装置启动完成后，若检测到母线三相均无压，1#进线三相均有压，1DL（1KM）为分位，并且整定控制开关SW3设为允许后，则延时t4， 1DL（1KM）重合且仅重合一次。
n 逻辑框图:
n 自恢复1：
自投动作后，装置经过t1延时启动,正常运行中，若检测到1#进线来电且三相均有压，2DL（2KM）合位后，则延时t3，跳开2DL（2KM），确认2DL（2KM）跳开，UM无压后，合1DL（1KM），完成自恢复。
n 逻辑框图：
▲ 2#进线为主进线，1#进线备用
启动（充电）条件：
n 1#进线有压（重合闸投入时，无此启动条件），母线三相均有电压
n 2DL（2KM）在合位，1DL（1KM）在分位，经 t1延时装置启动
闭锁（放电）条件：
n 1DL（1KM）合位
n 手分2DL（2KM）
n 其他外部闭锁（手动闭锁、外部闭锁、手合、手分信号）
动作过程：
n 自投方式2：
装置启动完成后，若检测到母线三相均无压，2#进线三相均无压后，则延时t2，跳开2DL（2KM），确认2DL（2KM）跳开，UM无压，1#进线三相均有压后，合1DL（1KM）。
n 重合闸2：
装置启动完成后，若检测到母线三相均无压， 2#进线三相均有压， 2DL（2KM）为分位后，并且整定控制开关SW3设为允许后，则延时t2， 2DL（2KM）重合且仅重合一次。
n 逻辑框图：
n 自恢复 2：
自投动作后，装置经过t1延时启动,若装置检测到2#进线来电且三相均有压，1DL（1KM）合位后，则延时t2，跳开1DL（1KM），确认1DL（1KM）跳开，UM无压后，合2DL（2KM）。
n 逻辑框图：
4 端子定义
