WDD-KZ系列微机备用电源自投装置

2018/6/8

1 应用场合：根据用户提供的运行方式及自投方式作专项设计

WDD-KZ型微机备用电源自投装置具备可编程功能，可根据用户提供的运行方式与自投方式作专项设计，并可多台组合应用于更为复杂的电气系统。

2 WDD-KZ1：两进线开关、两路发电机及一路母联开关间自投

一次系统接线如下图：

2.1 系统运行方式

n 运行方式1：1QF、3QF在合位，2QF、QF1、QF2在分位

n 运行方式2：2QF、3QF在合位，1QF、QF1、QF2在分位。

n 运行方式3：1QF、2QF在合位，3QF、QF1、QF2在分位

n 运行方式4：QF1、QF2在合位，1QF、2QF、3QF在分位

其中，运行方式1为默认为系统初始正常运行方式。

2.2 系统自投方式

用户指定装置具备的自投方式见下表。用户可通过设置“主菜单->投退开关设置”中的相应动作方式为“投入”、“退出”，来实现各自投方式投退。

2.3 端子说明

3 WDD-KZ2：三路进线开关与五路母联开关间自投

一次系统接线如下图：

3.1 系统运行方式

n 运行方式1：1#进线带1母；2#进线带2母、3母；3#进线带4母。

即1QF、2QF、3QF合，12QF、23QF分，21QF、22QF合。

n 运行方式2：2#进线带三段母线。即2QF、4QF、5QF合位，1QF、3QF分位。

n 运行方式3：1#进线带1母、2母；3#进线带3母、4母。

即2QF分，1QF、3QF合，21QF、22QF分，12QF、23QF合。

n 运行方式4：1#进线带1母、2母；2#进线带3母、4母。

即：3QF分，1QF、2QF合，21QF分，12QF、22QF、23QF合。

其中，运行方式1为默认为系统初始正常运行方式。=

3.2 系统自投方式

用户指定装置具备的自投方式见下表。用户可通过设置“主菜单->投退开关设置”中的相应动作方式为“投入”、“退出”，来实现各自投方式投退。

3.3 端子说明

4 WDD-KZ3：三路进线开关与两路母联开关之间自投

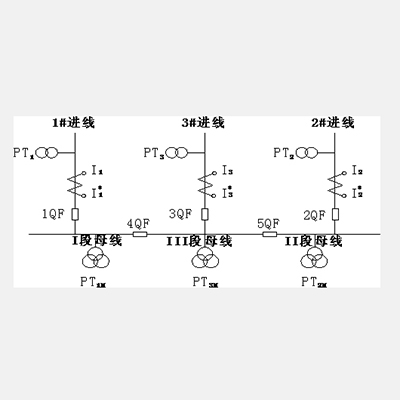

一次系统接线如下图：

4.1 系统运行方式

n 1#、2#进线分列运行，1QF、2QF合位，3QF、4QF、5QF分位，称运行方式1。

n 2#进线带三段母线， 2QF、4QF、5QF合位，1QF、3QF分位，称运行方式2。

n 1#进线带三段母线， 1QF、4QF、5QF合位，2QF、3QF分位，称运行方式3。

n 3#进线带三段母线， 3QF、4QF、5QF合位，1QF、2QF分位，称运行方式4。

其中，运行方式1为默认为系统初始正常运行方式。

4.2 系统自投方式

装置具备的自投方式见下表。用户可通过设置“主菜单->投退开关设置”中的相应动作方式为“投入”、“退出”，来实现各自投方式投退。

4.3 系统自恢复方式

装置具备的自恢复方式见下表。用户可通过设置“主菜单->投退开关设置”中的相应动作方式为“投入”、“退出”，来实现各自恢复方式的投退。

4.4 端子说明
