YT201P2变压器高后备保护测控装置
2018/6/8
一、应用范围
应用范围：
变压器后备保护及测控
2.1 保护功能
YT201P2保护功能配置如下：
|
序号
|
保护功能
|
|
1
|
复合电压闭锁过流Ⅰ段保护
|
|
2
|
复合电压闭锁过流Ⅱ段保护
|
|
3
|
复合电压闭锁过流Ⅲ段保护
|
|
4
|
过负荷保护
|
|
5
|
过载闭锁调压保护
|
|
6
|
过流启动风冷保护
|
|
7
|
零序电压保护
|
|
8
|
自定义保护 （注）
|
注：自定义保护用于实现瓦斯、温度等非电量保护，也可实现标准保护库中未提供的特殊保护。
2.2测量功能
YT201P2能测量以下电气参数：
|
序号
|
测量参数
|
测量精度
|
|
1
|
三相测量电流（Ia、Ib、Ic）
|
0.2极
|
|
2
|
高压侧三相相电压（Ua、Ub、Uc）
|
0.2极
|
|
3
|
高压侧三相线电压（Uab、Ubc、Uca）
|
0.2极
|
|
4
|
频率（F）
|
0.02Hz
|
|
5
|
有功功率（P）、无功功率（Q）、功率因数（PF）
|
0.5极
|
|
6
|
有功电度（PhI、PhE）、无功电度（QhI、QhE）
|
0.5极
|
|
7
|
四路脉冲电度（PE1～PE4）
|
|
以上测量值能根据CT、PT接线方式和变比，自动进行工程量转换，并分别显示一次侧值和二次侧值。
另外，YT201P2能够显示与保护相关的数据，便于用户调试和分析，具体如下：
|
序号
|
保护数据
|
|
1
|
三相保护电流（IA、IB、IC）
|
|
2
|
零序电压（3U0）、高压侧负序电压（3U2）
|
2.3监视功能
开关量监视
YT201P2支持12路外部开关量输入，开关量名称可由用户定义，并能设置事件类型，将接点变位信息保存在事件记录中，同时可启动跳闸或告警；为消除开关接点抖动和电磁干扰等引起误变位，YT201P2同时采用硬件电路滤波和软件时间窗技术，保证遥信正确率达100％。
系统异常告警
YT201P2在线监视系统的运行状况，发现异常自动发出告警信号。监视的内容包括：控制电源失电、合闸回路断线、跳闸回路断线、CT断线、PT断线等。
2.4控制功能
断路器控制
断路器状态通过辅助接点接入装置IN01获得，并在面板上以 “分位”、“合位”指示灯显示。YT201P2上带有“分闸/合闸”按键和“本地/遥控”切换锁，用于断路器的操作，强化了断路器的控制和管理功能，包括：
操作回路带硬件防跳保持功能
断路器遥控/本地操作
断路器外部联动控制
断路器合闸闭锁控制
断路器拒动信号输出
断路器分/合线圈保护
断路器操作信息统计（包括操作次数、分/合闸时间、跳闸遮断电流值和∑I2t值等）
因此，YT201P2不仅仅是一般意义上的保护测控装置，更是断路器在线监测管理器和智能化开关柜的控制管理中心。
可编程控制
YT201P2提供了6个可编程的输出继电器（KH1～KH6），用于控制信号输出。

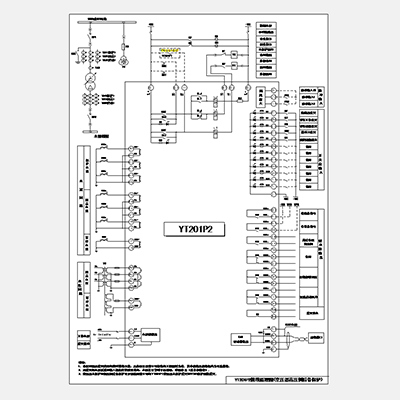

三、YT201P2典型接线图（变压器高压侧后备保护）
