YT201P3电动机差动保护装置
2018/6/8
一、应用范围
YT201P3电动机差动保护装置（以下简称YT201P3）是专门针对3～10kV电压等级有差动保护要求的大功率电动机、发电机而设计的主保护装置，主要实现电动机差动速断和比率差动保护，配合后备保护装置（YT201P），为大功率电动机提供完整的和高可靠性的保护。
二、YT201P3电动机差动保护装置主要功能：
2.1 保护功能
YT201P3保护功能配置如下：
|
序号
|
保护功能
|
|
1
|
差动速断保护
|
|
2
|
比率差动保护 （带CT断线闭锁功能）
|
|
3
|
自定义保护 （注）
|
注：自定义保护用于实现温度等非电量保护，也可实现标准保护库中未提供的特殊保护。
YT201P3保护功能的优点：
保护库中配置有几种常用保护，满足用户对不同电机的保护要求。
用户可根据实际运行需要配置相应的保护，真正实现为用户“量身定做”。
自定义保护功能可实现标准保护库中未提供的特殊保护，最大限度的满足用户要求。
结合梯形图可编程功能，可实现保护动态投退和出口重定向，所有保护出口（即保护动作后的行为）均可配置成是否跳闸和是否发告警或故障信号，也可经梯形图编程实现特殊要求的出口，提高了保护应用的灵活性。
各保护功能相对独立，保护定值、时限、闭锁条件和保护投退可独立整定和配置。
保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。
支持多套保护定值手动和自动切换，更适合于电气运行方式经常变化的场合。
与事件记录、故障录波、通信功能紧密配合，使继电保护技术的应用达到一个新的水平。
2.2 测量功能
YT201P3能够显示与保护相关的数据，便于用户调试和分析，具体如下：
|
序号
|
保护数据
|
|
1
|
两段三相保护电流（1#IA、1#IB、1#IC；2#IA、2#IB、2#IC）
|
|
2
|
三相制动电流（IAr、IBr、ICr）
|
|
3
|
三相差动电流（IAd、IBd、ICd）
|
2.3 监视功能
开关量监视
YT201P3支持12路外部开关量输入，开关量名称可由用户定义，并能设置事件类型，将接点变位信息保存在事件记录中，同时可启动跳闸或告警；为消除开关接点抖动和电磁干扰等引起误变位，YT201P3同时采用硬件电路滤波和软件时间窗技术，保证遥信正确率达100％。
系统异常告警
YT201P3在线监视系统的运行状况，发现异常自动发出告警信号。监视的内容包括：1# CT断线告警、2# CT断线告警等。
2.4 控制功能
可编程控制
YT201P3提供了6个可编程的输出继电器（KH1～KH6），用于控制信号输出。

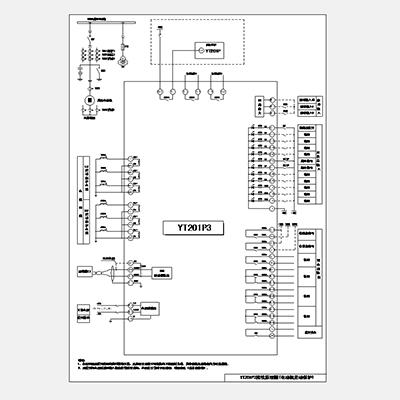

三、YT201P3典型接线图（电动机差动保护）
