YT201P5公共信息测控装置
2018/6/8
一、应用范围
YT201P5公共信息测控装置（以下简称YT201P5）是集保护、测量、监视、控制、人机接口、通信等多种功能于一体，同时溶入了先进的软件二次设计思想，真正意义上实现在线可编程功能（包括保护可编程和控制可编程）的数字式多功能继电器。
应用范围：
110KV以下电压等级的厂站的集中测控；集测量、非电量保护、变压器分接头控制和通信于一体。
二、YT201P5公共信息测控装置主要功能
2.1 测控功能
2.2.1 48路开关量输入
2.2.2 6路4-20mA（或0-5V）变送量输入，可用于温度测量等
2路4-20mA（或0-5V）变送量输出
6路5A测量电流输入
4路100V测量电压输入
2.2.3 4路继电器输出
2.2 监视功能
开关量监视
YT201P5支持48路外部开关量输入，开关量名称可由用户定义，并能设置事件类型，将接点变位信息保存在事件记录中，同时可启动跳闸或告警；为消除开关接点抖动和电磁干扰等引起误变位，YT201P5同时采用硬件电路滤波和软件时间窗技术，保证遥信正确率达100％。
2.3 控制功能
YT201P5提供了4个可编程的输出继电器（KH1～KH4），用于控制信号输出。

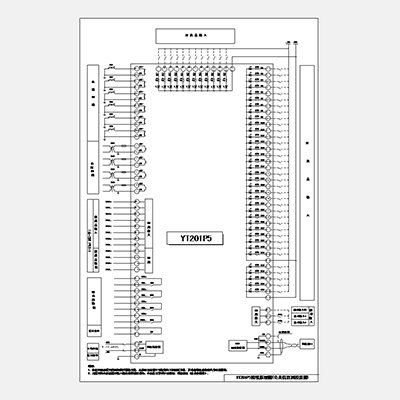

三、YT201P5典型接线图(公共信息测控装置)
YT201P5公共信息测控装置（以下简称YT201P5）是集保护、测量、监视、控制、人机接口、通信等多种功能于一体，同时溶入了先进的软件二次设计思想，真正意义上实现在线可编程功能（包括保护可编程和控制可编程）的数字式多功能继电器。
应用范围：
110KV以下电压等级的厂站的集中测控；集测量、非电量保护、变压器分接头控制和通信于一体。
二、YT201P5公共信息测控装置主要功能
2.1 测控功能
2.2.1 48路开关量输入
2.2.2 6路4-20mA（或0-5V）变送量输入，可用于温度测量等
2路4-20mA（或0-5V）变送量输出
6路5A测量电流输入
4路100V测量电压输入
2.2.3 4路继电器输出
2.2 监视功能
开关量监视
YT201P5支持48路外部开关量输入，开关量名称可由用户定义，并能设置事件类型，将接点变位信息保存在事件记录中，同时可启动跳闸或告警；为消除开关接点抖动和电磁干扰等引起误变位，YT201P5同时采用硬件电路滤波和软件时间窗技术，保证遥信正确率达100％。
2.3 控制功能
YT201P5提供了4个可编程的输出继电器（KH1～KH4），用于控制信号输出。
三、YT201P5典型接线图(公共信息测控装置)
