一、应用范围
YT201P4电压互感器保护测控装置（以下简称YT201P4）专用于电压互感器的保护及测控，一台装置就能完成单母线分段接线的两台电压互感器的保护及测控。
应用范围：
电压互感器保护及测控
二、YT201P4电压互感器保护测控装置主要功能
YT201P4电压互感器保护测控装置（以下简称YT201P4）专用于电压互感器的保护及测控，一台装置就能完成单母线分段接线的两台电压互感器的保护及测控。
应用范围：
电压互感器保护及测控
二、YT201P4电压互感器保护测控装置主要功能
2.1 保护功能
YT201P4保护功能配置如下：
|
序号
|
保护功能
|
|
1
|
1#PT过电压保护
|
|
2
|
1#PT低电压保护
|
|
3
|
1#PT负序电压保护
|
|
4
|
1#PT零序电压保护
|
|
5
|
2#PT过电压保护
|
|
6
|
2#PT低电压保护
|
|
7
|
2#PT负序电压保护
|
|
8
|
2#PT零序电压保护
|
|
9
|
电压互感器二次电压自动切换（即PT自动切换）（注1）
|
|
10
|
自定义保护1～8 （注2）
|
|
11
|
1#PT断线保护（注3）
|
|
12
|
2#PT断线保护（注3）
|
注1：通过装置面板锁控制手动/自动电压切换。
注2：自定义保护用于实现标准保护库中未提供的特殊保护。
注3：在“设备参数”菜单设置投入/退出，用于PT断线时进行电压切换。
2.2 测量功能
YT201P4能测量以下电气参数：
|
序号
|
测量参数
|
测量精度
|
|
1
|
1#PT三相相电压（1#Ua、1#Ub、1#Uc）
|
0.2%
|
|
2
|
1#PT三相线电压（1#Uab、1#Ubc、1#Uca）
|
0.2%
|
|
3
|
2#PT三相相电压（2#Ua、2#Ub、2#Uc）
|
0.2%
|
|
4
|
2#PT三相线电压（2#Uab、2#Ubc、2#Uca）
|
0.2%
|
|
5
|
1#PT零序电压（1#3U0）
|
0.2%
|
|
6
|
1#PT负序电压（1#3U2）
|
0.2%
|
|
7
|
1#PT频率（1#F）
|
0.02Hz
|
|
8
|
2#PT零序电压（2#3U0）
|
0.2%
|
|
9
|
2#PT负序电压（2#3U2）
|
0.2%
|
|
10
|
2#PT频率（2#F）
|
0.02Hz
|
以上测量值能根据PT接线方式和变比，自动进行工程量转换，并分别显示一次侧值和二次侧值。
2.3 监视功能
开关量监视
YT201P4支持12路外部开关量输入，开关量名称可由用户定义，并能设置事件类型，将接点变位信息保存在事件记录中，同时可启动跳闸或告警；为消除开关接点抖动和电磁干扰等引起误变位，YT201P4同时采用硬件电路滤波和软件时间窗技术，保证遥信正确率达100％。
系统异常告警
YT201P4在线监视系统的运行状况，发现异常自动发出告警信号。监视的内容包括：1#PT断线告警、2#PT断线告警等。
2.4 控制功能
可编程控制
YT201P4提供了6个可编程的输出继电器（KH1～KH6），用于控制信号输出。

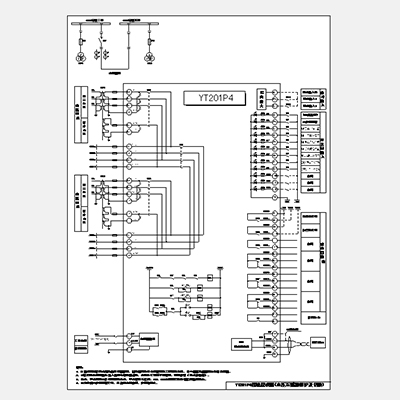

三、YT201P4典型接线图(电压互感器保护及切换)
