YT-PT型电压互感器自动切换装置
2018/6/8
1.装置说明
本装置适用于采用内桥和单母分段接线方式的10KV变电所计量或保护用电压互感器的自动切换，确保计量准确，保护可靠。装置采用进口继电器和电器元件，具有性能可靠，切换迅速等优点。外加装置具有电压互感器运行指示、切换指示及遥信功能。
2.技术参数
2.1装置电源：AC/DC 220V、110V
2.2触点容量：5A
2.3切换时间：＜0.3S
3.装置原理图
4.装置接线图

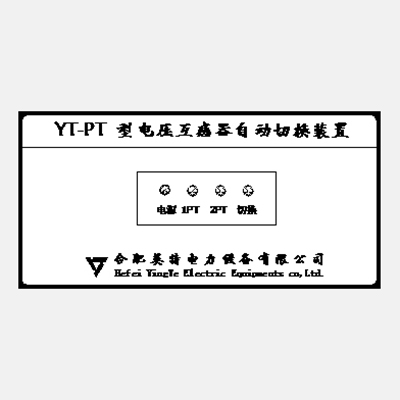

5.面板布置图
6.技术说明
6.1安装开孔尺寸（见图6）
6.2注意事项
6.2.1 YT-PT电压互感器自动切换装置仅在人为电压互感器刀闸时才切换，对电压互感器断线、母线失电等其它情况均不切换。装置原理图与接线图中，1S9、2S9为PT手车或隔离刀状态指示常闭无源触点，PT1、PT2手车处于工作位或隔离刀闭合时，1S9、2S9断开。
6.2.2 装置原理图与接线图中，3DL为联络柜母联断路器无源常开辅助触点。若装置应用于单母线不分段接线系统，需要从外部短接连至3DL的端子7、8。
6.2.3 定货时必须注明装置的工作电源。
