YT-SBJ型闪光报警装置
2018/6/8

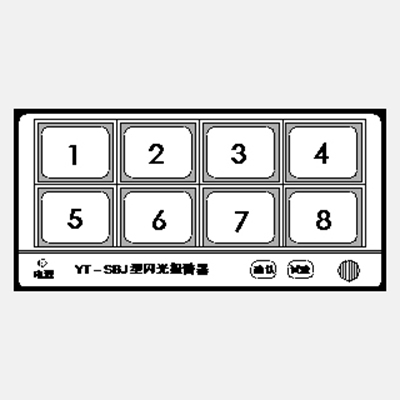

YT-SBJ型闪光报警装置集成8路开关量输入闪光报警，装置内置蜂鸣器，同时可外启动电铃。外部信号接点可为常开／常闭，当外部信号接点变位时，对应光字牌闪光或常亮（可设置）。光字牌闪光时，发出音响信号，按下确认按钮，光字由闪光变为常亮且声音消除。待外部信号复位，光字熄灭。装置设有试验按钮，按一下时，8个光字全部闪光或常亮，并发出声响。光字内容可自己定义，随意更换。
（面板尺寸160mm×80mm 安装深度78mm）
图24
图25
图26
4.2.1当多套报警器组柜安装时，可将各台装置试验端子（15、16）与总试验按钮并联，作为总试验按钮。可将各台装置确认端子（16、17）与总确认按钮并联，作为总确认按钮。
4.2.2所有报警装置输出报警端子（19、20）并联启动外部电铃。
4.2.3装置内部提供DC24V开关量电源，8路开关量输入为无源开关量。端子（1、3、5、7、9、11、21、23）为公共端，内部短接。
